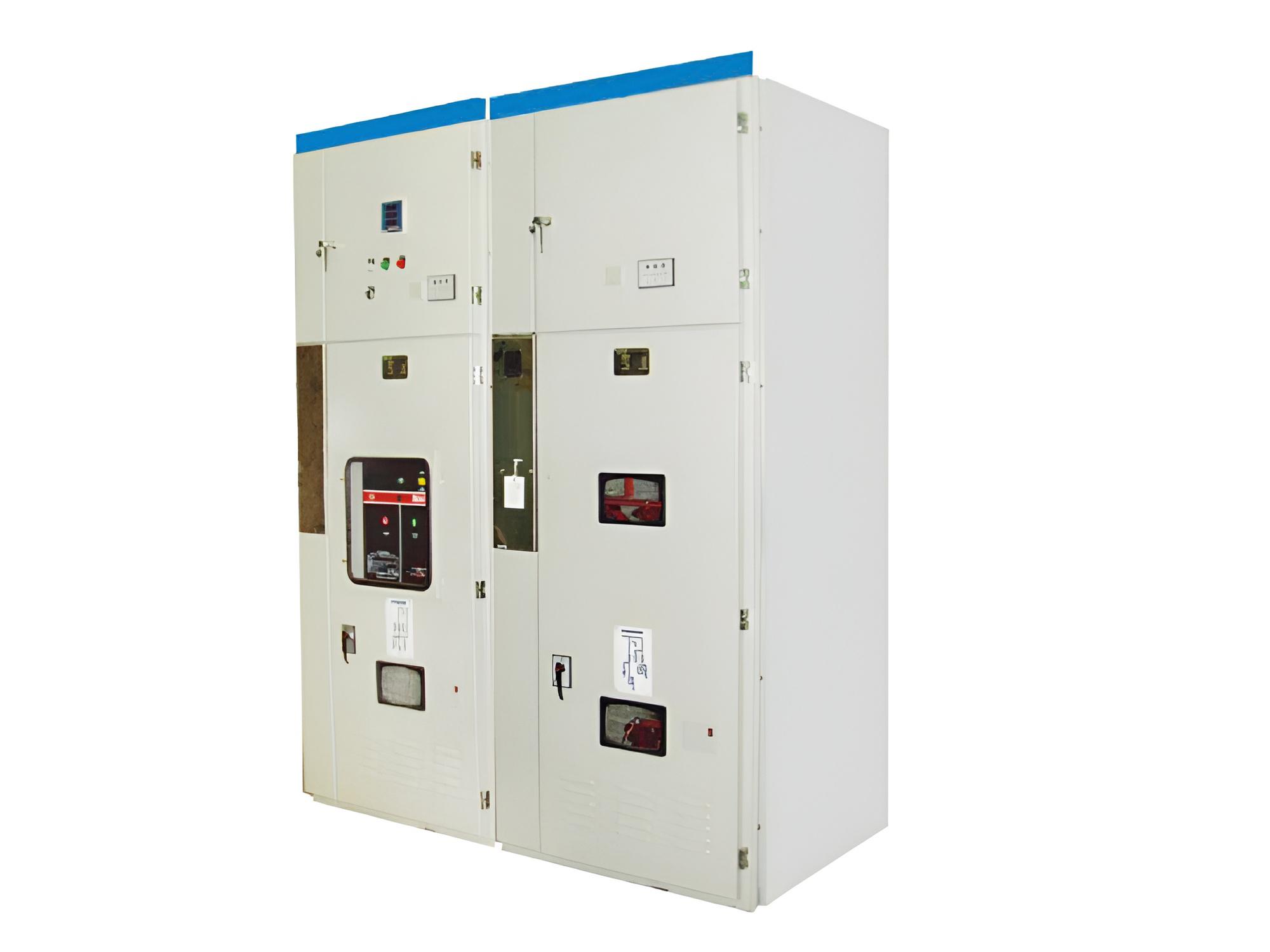

XGN17-40.5箱型固定式金屬封閉開關柜適用于三相交流50Hz，額定電壓40.5kV的戶內單母線及單母線分段電力系統中，主要用于發電廠、中小型發電機送電、工礦企事業單位配電以及電業系統的二次變電所的接受及分配電能之用。

XGN17-40.5箱型固定式金屬封閉開關柜產品結構

● 前柜：前柜設置了主母線及母線隔離開關室、斷路器室、繼電器室，主母線及母線隔離開關室在該柜上方，斷路器室設置在該柜下方，該室還設置有電流互感器，兩室間有絕緣板隔開，通過母線套管相連。繼電器設置在該柜正前面的中部，小母線端子共15節，并設有二線電纜通道，端子室設在左下小門內，可安裝JH10型端子80以上，該室下方還設置有M12的接地螺栓供輔助回路接地之用，右小門為維修通道。端子室上方為操作面板，可裝設輔助開關。

● 后柜：后柜用螺栓與前柜相連，該柜根據需要可設置旁路母線及隔離開關、架空進出線也由該柜通過，設置旁路母線時，架空進出線未達到安全高度，需增設小附或遮攔網。不設置旁母時，架空時出線可以從后柜頂部通過。該柜還可以安裝電壓互感器或避雷器，聯絡母線和電纜出線安裝在此柜。后門有螺栓固定，若帶電顯示器提示沒電，可打開后門，主母線室與后柜用隔板隔開。

XGN17-40.5箱型固定式金屬封閉開關柜產品特點

我司生產XGN17-40.5箱型固定式金屬封閉開關柜穩定性好，結構先進合理，電氣方案切合實際，系列性、通用性強，各種方案單元任意組合，一臺柜體所容納的回路較多，節省占地面積，外形美觀，防護等級高，安全可靠，維護方便等優點。
